Leírás és Paraméterek
EN 200:2008 - Egészségügyi szerelvények. 1-es és 2-es típusú vízellátó rendszerek kifolyószelepei és keverő csaptelepei. Általános műszaki követelmények:
- Kémiai és higiéniai követelmények - megfelelt
- Nyomástartósság - megfelelt
- Akusztikai és vízátfolyási besorolás - az ISO3822-1, -2, -4 szerinti I-es, vagy II-es csoportoknak megfelelt
- Felületvédelem - az EN 248 szabvány szerint megfelelt

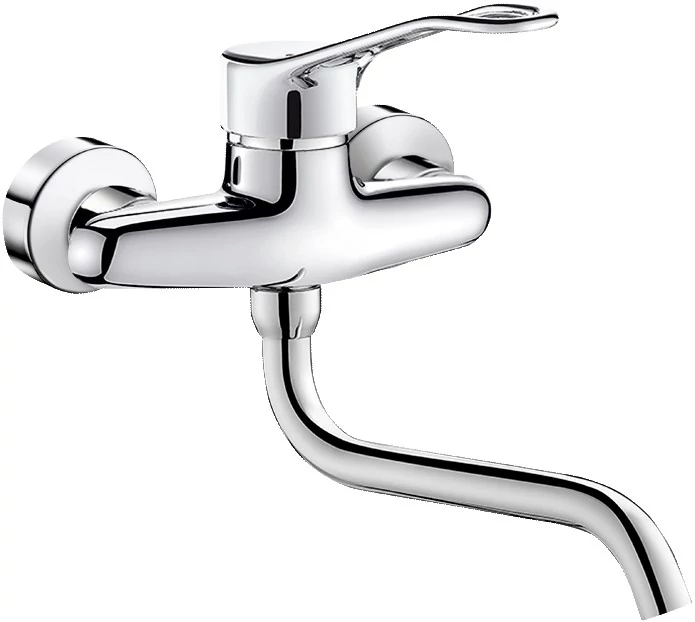

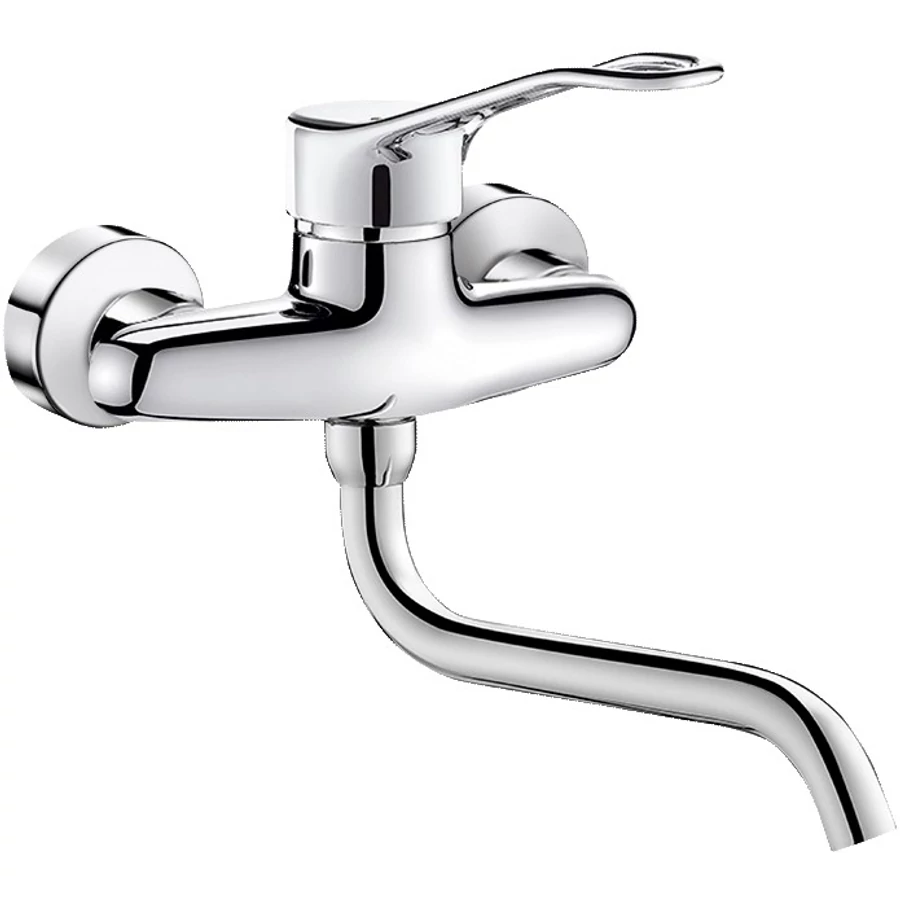

DEL2519S termék tulajdonságai
Termék adatok
| Termék jellege | mosogató csaptelep |
| Garancia | 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes |
| Felhasználási terület | Élelmiszeripar Intézmények Vendéglátó egységek Egészségügy Üzemi higiénia |
Anyaghasználat
| Anyag | sárgaréz |
| Borítás | krómozott fényes |
Működési jellemzők
| Működtetés | karos 40 mm átmérőjű kerámia betéttel |
| Üzemi nyomástartomány | az üzemszerű működéshez a hidegvíz és melegvíz ágak között maximum 1 bar eltérés lehetséges (az ajánlott nyomáskülönbség 0,5 bar) ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges |
| Vízátfolyás | 26 liter / perc |
| Maximum hőmérséklet | állítható biztonsági hőmérséklet határolóval (beépítéskor szerelő által állítható) |
Kialakítás
| Kialakítás | simára kiképzett belső csőfelülettel, mely segít megakadályozni a kórokozók letelepedését könnyen tisztítható lyukas keverőkarral higiénikus ergonomikus |
| Takarótárcsa | takarótárcsával |
| Kifolyás | lengő kifolyóval ívelt kifolyóval speciális hostaform műanyagból készült vízkőtaszító vízsugárvető kifolyó betéttel süllyesztett, a csaptelep testébe süllyesztett kifolyó betét, mely nem letekerhető, lopásbiztos módon van rögzítve 200 mm kifolyási benyúlás |
Szerelési adatok
| Vízbekötés | hideg-meleg vízre középponttól való távolság 150 mm, mely 130-170 mm távolságban állítható falon kívüli vízbekötés M1/2 coll |
| Rögzítés | fali, falon kívüli |
| Karbantartás | A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk). |
| Szerelés | a beüzemelést megelőzően kötelezően elvégzendő a bejövő vízcsövek teljes körű átöblítése (PURGE) a gyártási, vágási, hegesztési és szerelési munkák során képződő lebegő szennyeződés eltávolításának érdekében - ennek elmaradása esetén a szelepbe kerül az építési törmelék, ami károsíthatja a terméket és garanciavesztéssel jár |
Szabványok, engedélyek
| Szabvány | EN 200:2008 - Egészségügyi szerelvények. 1-es és 2-es típusú vízellátó rendszerek kifolyószelepei és keverő csaptelepei. Általános műszaki követelmények |
| Engedély száma | ivóvízbiztonsági engedély NNK határozat nyilvántartási száma: 60840-5/2021/KTEF - DELABIE csaptelepek |
Dimenziók, méretek
| Csőátmérő | 22 mm |
| Tömeg | 1.58 kg |
| Mélység | 267 mm a kifolyó faltól való távolsága |
Logisztikai részletek
| Kiszerelés | 1 db |
| Származási hely | Franciaország |
| VTSZ | 84818011 |
Tervezői segédlet, letölthető file-ok

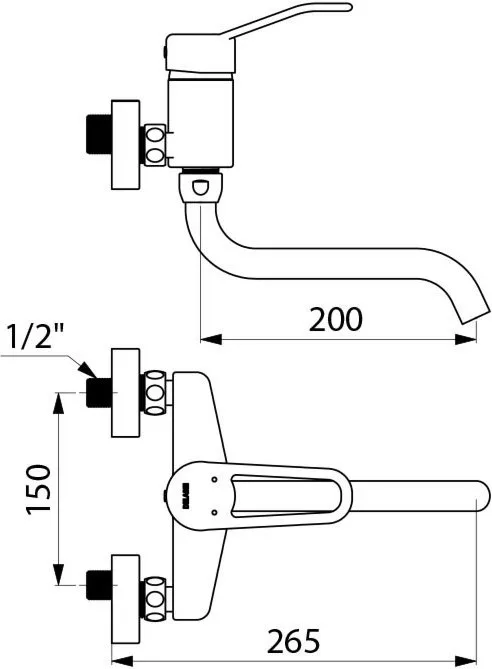

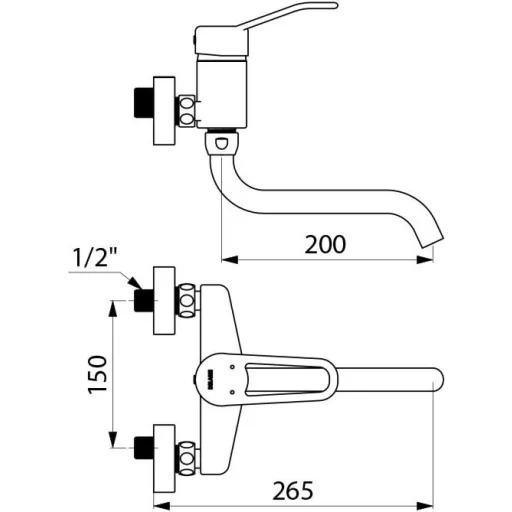

2D műszaki rajz
DEL2519S DWG fájl letöltése3D műszaki modell - Building information modeling (BIM)
DEL2519S RFA fájl letöltése
DEL2519S GSM fájl letöltéseKérdése van a termékkel kapcsolatban?
